Eslinga de cable de acero LKS Elevación exitosa del primer Super Reactor de 3000 toneladas del mundo

Es el peso de elevación más grande de un solo equipo en China,Eslinga de cuerda de alambre está hecho por LKS.

Resumen básico: El 10 de junio, el primer reactor de hidrotratamiento de residuos de lecho de lechada de 3000 toneladas del mundo, que fue izado por Sinopec Heavy Lifting and Transportation Engineering Co., Ltd. y cooperó con la décima empresa de construcción, se instaló con éxito después de 15 horas, lo que renovó el peso total de elevación de un solo equipo doméstico. El reactor de súper lecho de lodo con el monómero más pesado del mundo, el No. 2141-r-200lc, es el reactor con el mayor tonelaje de monómero del mundo. El equipo tiene un peso unitario de 3025 toneladas, una longitud total de 72 metros, un diámetro exterior de 6.156 metros.

El 10 de junio, el primer reactor de hidrotratamiento de residuos de lecho de lechada de 3000 toneladas del mundo, que fue llevado a cabo por Sinopec heavy lifting and Transportation Engineering Co., Ltd. y cooperó con la décima empresa de construcción, se instaló con éxito después de 15 horas, renovando el peso total de elevación de un solo equipo doméstico.

El reactor de súper lecho de lodo con el monómero más pesado del mundo, el No. 2141-r-200lc, es el reactor con el mayor tonelaje de monómero del mundo. El peso unitario del equipo es de 3025 toneladas, la longitud total es de 72 metros, el diámetro exterior es de 6.156 metros y el grosor de la pared es de 320 mm. Es el equipo central del proyecto de fase II de integración química y refinación de 40 millones de toneladas / año de Zhejiang Petrochemical.

Se adopta el esquema de elevación de la grúa principal del sistema de elevación hidráulico 5200t y el deslizamiento de la cola de la grúa sobre orugas de 2000t.

El sistema de elevación hidráulico 5200t tiene las siguientes ventajas: la capacidad de elevación es grande, lo que puede minimizar el impacto en el sitio de construcción; tiene la función de desplazamiento total y reduce los pasos de desmontaje y montaje de la torre intermedia, para acortar el período total de construcción.

Después de que el reactor 2141-r-200lc fuera transportado desde el muelle hasta el sitio, el Departamento de proyectos del proyecto de la segunda fase de la Compañía Petroquímica de Zhejiang de la décima empresa constructora trabajó horas extras para completar la preparación para la instalación de la cubierta y el equipo del reactor.

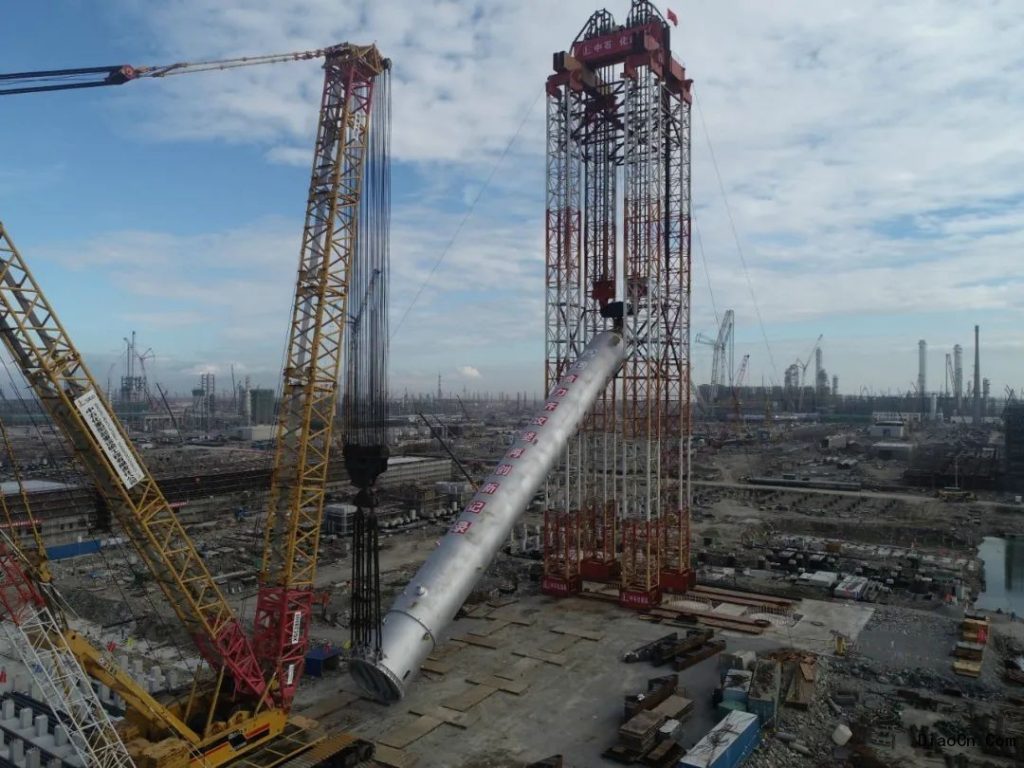

A las 9:17 am del 9 de junio, el levantamiento del reactor de lecho de lechada súper comenzó a tiempo ...

A las 8 am del 10 de junio, continuó el izado del reactor 2141-r-200lc ...

A las 11:27 am del 10 de junio, ¡se instaló el reactor con el mayor tonelaje de monómero del mundo! Todo el proceso es seguro y estable.

Después de la elevación, el sistema de elevación hidráulico 5200t se moverá en su totalidad para preparar la elevación del segundo reactor 2141-r-200lb ... Es solo el comienzo ...

Si leemos este artículo detenidamente, encontrará que hay algo muy importante: ¡izar y izar! Debemos tomar con cuidado el izado, todas las cosas deben considerarse especialmente sobre la carga de rotura de las eslingas de izado. Factor de seguridad 7: 1 para satisfacer las demandas de elevación. LKING STEEL LIMITED se unió a este diseño de elevación y fabricación de eslingas de cable.

Aquí hay información técnica de LKING STEEL LIMITED como referencia;

Características del producto

• Eslingas de cable de acero para levantar cargas en entornos industriales
• Construcción de 6 x 37 IWRC (núcleo de cable de acero independiente) para una mayor flexibilidad que una eslinga de cable de 6 x 7 o 6 x 19
• Terminaciones de ojo y ojo para configuraciones de elevación vertical, gargantilla y cesto
• El empalme mecánico (también llamado flamenco) es más fuerte que un empalme manual
• Cumple con la especificación ASME B30.9 y la especificación OSHA 1910.184

Descripción del Producto

Las eslingas de alambre de una sola rama LKING STEEL LIMITED 6 x 37 IWRC (núcleo de cable de acero independiente) tienen terminaciones de ojo y ojo y un empalme mecánico para levantar cargas con configuraciones verticales, de estrangulamiento o de canasta en aplicaciones de la industria general. La construcción IWRC de 6 x 37 contiene seis hebras de cable con aproximadamente 37 alambres por hebra enrollados alrededor de un cable de acero separado de 7 x 7, que tiene siete hebras con siete alambres por hebra, en el centro de la eslinga. Esta construcción proporciona más flexibilidad que un 6 x 7 o 6 x 19 eslingas de cable de acero. La construcción del cable metálico tiene más resistencia a la abrasión y al calor que una eslinga de tela. Este cabestrillo de ojo y ojo tiene un ojo o bucle en ambos extremos y se puede utilizar con configuraciones de elevación vertical, gargantilla y cesta. Los ojos están asegurados con un empalme mecánico (también llamado flamenco) que es más fuerte que un empalme manual. Esta eslinga tiene una relación D / d mínima de 25 y cumple con la especificación B30.9 de la Sociedad Americana de Ingenieros Mecánicos (ASME) y la especificación 1910.184 de la Administración de Salud y Seguridad Ocupacional (OSHA).

Las eslingas se utilizan para levantar objetos pesados para aplicaciones industriales. Los tipos de eslingas incluyen eslingas de red, eslingas de cable de acero, eslingas de cadena y eslingas de malla. El tipo de eslinga apropiado para una aplicación depende de la relación fuerza-peso, flexibilidad y resistencia a la flexión, resistencia a la abrasión y al corte, resistencia al aplastamiento, resistencia al estiramiento y resistencia a altas temperaturas y otros factores ambientales estresantes. Las eslingas tienen una, dos, tres o cuatro patas; o un bucle continuo de cincha o cuerda de alambre. Las patas son ramas de soporte que se extienden desde un solo punto en la parte superior de la eslinga hasta el artículo que se levanta, de modo que el peso de la carga se distribuye uniformemente entre las ramas. Las eslingas tienen ojales (bucles) o accesorios de aleación de acero en los extremos.

Una configuración de elevación vertical conecta un gancho de grúa directamente a una carga con una sola eslinga vertical, generalmente por medio de un gancho. En una configuración de gargantilla, la eslinga envuelve completamente la carga y un lazo pasa a través del otro para formar una soga deslizante o gargantilla. En una configuración de cesta, la eslinga pasa por debajo de la carga y ambos extremos de la eslinga se conectan al gancho de la grúa. La capacidad de carga es el peso máximo que se puede levantar en una configuración vertical. La capacidad en una configuración de gargantilla es aproximadamente igual a la capacidad vertical multiplicada por 0,8. La capacidad en una configuración de canasta, con los extremos de la eslinga en un ángulo de 90 grados, es aproximadamente igual al doble de la capacidad vertical. La capacidad de carga en una configuración de cesta disminuye si el ángulo de la eslinga es inferior a 90 grados. Por ejemplo, una eslinga con una capacidad de 2,000 lb. en una configuración vertical tendrá una capacidad aproximada de (2,000) (0.8) = 1,600 lb. en una configuración de gargantilla y una capacidad aproximada de (2,000) (2) = 4,000 lb .en una configuración de cesta, si los extremos de la eslinga están en un ángulo de 90 grados con respecto a la carga. La capacidad de una eslinga de cable en una configuración de cesta se aplica solo cuando la configuración cumple con la relación D / d mínima de la eslinga, que es la relación entre el diámetro de la curva del cable alrededor de la carga (D) y el diámetro de la eslinga (d). Si no se cumple la relación D / d mínima, la capacidad de la eslinga se reduce.

LKING STEEL LIMITED Lifting Technologies fabrica soluciones de elevación que incluyen eslingas, grúas y polipastos. Fundada en 1967, la empresa tiene su sede en Shanghai, China.

Atención para levantar

A) si se trata de una eslinga de cable de una sola rama, el punto de suspensión debe ubicarse directamente sobre el centro de gravedad del objeto suspendido.
B) si la eslinga de 2 alambres, los puntos de suspensión deben estar a ambos lados de la mercancía y los ganchos deben estar por encima del centro de gravedad de los objetos suspendidos.
C) si se trata de una eslinga de cable de acero de tres patas o cuatro patas, la percha debe estar proporcionada en el plano alrededor de la carga y el gancho está ubicado directamente sobre el centro de gravedad del objeto suspendido.

Eslingas de cable de acero prensado

• ZL 2006 3 0000330.7

• Esta especificación del cable de acero utilizado para la carga de trabajo: de 6 mm a 60 mm con construcción 6 x37 tipo b-1670.
• Una construcción diferente del cable significa una carga de trabajo diferente, podemos calcular la carga de trabajo de acuerdo con la construcción del cable de acero que requirió el cliente.
• La carga de rotura de la eslinga es 5 veces mayor que la carga de trabajo.
• Cuando el diámetro del cable es de hasta 90 mm, se deben presionar dos juntas de aleación de aluminio en cada extremo de la eslinga.
• Usamos un casquillo de aluminio pintado con el color azul como identificación de calidad de LKS Sling.

Especificación de la eslinga de cable de acero

Aprox. la longitud del ojo A no es aplicable a las series WCF y WCW.
